配管構造解析ソフト　 CAEPIPEのご紹介

解析機能

スプリングハンガーの自動設計機能

• 支持ポイントにかかる荷重から、必要なスプリングハンガーの仕様を自動的に計算します。

振動モード計算機能

• 共振モードとその周波数を計算します。

時刻歴解析

• 時間変化する荷重と応答の様子を計算します。

地震動スペクトル応答解析 （変位、速度、加速度）

• 近接モード計算機能付き(NRC Reg. Guide 1.92)

周波数応答解析

埋設管の解析

熱応力解析

結果出力

• 変形、速度、加速度（静解析／動解析）
• 支持点反力
• 共振モード形状（有効質量、モード寄与率）
• 配管に作用する力で発生する応力
• フランジに関する荷重レポート
• 熱応力
• API 610/617/NEMA SM-23
• 配管ネットワークの重心

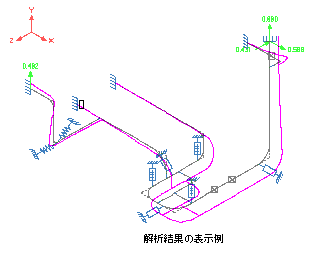

解析結果は画面で表示したり、アニメーション表示したり、あるいは、レポート形式で出力したりできます。





簡単ユーザインターフェイス

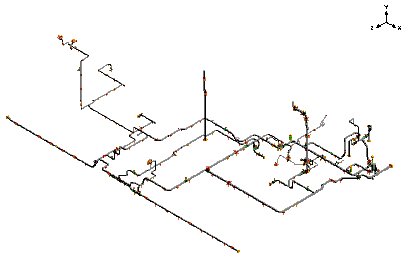

作った配管モデルは、図のようにダイナミックに画面表示されます。　視点も自由に変えられるので、直感的に操作が可能です。

配管要素の簡単定義

配管に実際に使用する配管要素と対応する以下の要素が利用できます。モデル作成は　これらをライブラリから選ぶか、表に記述して、つなぐだけです。　

それぞれの材料や断面特性、あるいは温度などは個別に設定することができます。



配管要素

パイプ、エルボ、ベンド、バルブ、ディフューザ、ノズル、T字管、折れ曲がり管、フランジ、スリップ、ボール、ヒンジ、　ベローズ、　ジンバル、　ユニバーサルジョイント、ジャケットパイプ、　ジャケットベンド、　スパイダ、エンドキャップ、　コールドスプリング、　カットショート、カットロング、　点、バネ

配管支持構造

梁（せん断考慮）、アンカーブロック、　スプリングハンガー、　クレビスハンガー、ロッドハンガー、　パイプスライドアセンブリ、　Uボルト、　クランプほか

定義したモデルは、わかりやすいシンボルの形でグラフィック画面で表示されます。　もちろん、JISの配管記号での表記もできます。

単位系

単位系は、SIでも、インチポンドでも定義できます。　現在使用している単位系は画面に常に表示されているので、　迷うことはありません。

また、ユーザ独自の単位系も定義可能です。

ライブラリ

B31,ASME2、およびASME3に関して応力集中係数（SIF）ライブラリが予め用意されています。

もちろん、ユーザ固有の応力集中係数を定義することもできます。

ハンガーのカタログ

日本、　ヨーロッパ、　インドほか、３３種類以上

パイプ径列

JIS、DIN,ANSI

材料物性

B31.1 材料、 B31.3 材料、 スウェーデン材料規格

フランジ

バルブ

滑り摩擦

パイプスライドアセンブリなどで発生する摩擦滑りをモデル化するためのギャップ要素が用意されています。　

モデルのエラーチェック

モデルを作成中に、不適切な部分が発見されると、その部分について警告します。　この機能によって、効率的でミスのないモデル作成が可能になります。

CADへモデルを転送

CAEPIPEのモデルや解析結果をCADシステムなどに出力すると大変便利です。　以下のCAD

や解析プログラムへ、モデルや解析結果を転送可能です。

• AutoCAD　DXF
• CAEFLOW-Steady
• CAEPIPEバッチファイル
• PIPENET
• PIPESTRESS (nuclear piping)
